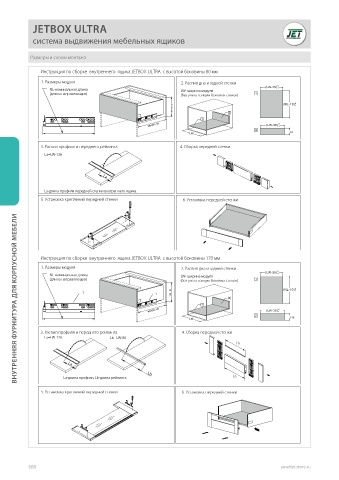

JETBOX ULTRA
система выдвижения мебельных ящиков
Размеры и схемы монтажа
Инструкция по сборке внутреннего ящика JETBOX ULTRA с высотой боковины 80 мм
1. Размеры модуля 2. Распил дна и задней стенки
NL-номинальная длина LW- ширина модуля
(длина направляющих) (без учета толщин боковых стенок)
Min 115
63
3. Распил профиля и переднего рейлинга 4. Сборка передней стенки
La=LW-126
La-длина профиля передней стенки внутреннего ящика
5. Установка креплений передней стенки 6. Установка передней стенки
ВНУТРЕННЯЯ ФУРНИТУРА ДЛЯ КОРПУСНОЙ МЕБЕЛИ
Инструкция по сборке внутреннего ящика JETBOX ULTRA с высотой боковины 170 мм
1. Размеры модуля 2. Распил дна и задней стенки
NL-номинальная длина LW- ширина модуля
(длина направляющих) (без учета толщин боковых стенок)
1 1 Min 190
148
3. Распил профиля и переднего рейлинга 4. Сборка передней стенки
La=LW-126 Lb=LW-80
Lb
La-длина профиля, Lb-длина рейлинга La
5. Установка креплений передней стенки 6. Установка передней стенки
