Page 389 - Каталог Материалы для мебели 2025
P. 389

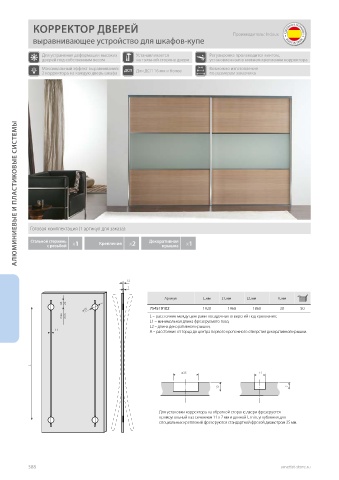

КОРРЕКТОР ДВЕРЕЙ Производитель: Indaux
выравнивающее устройство для шкафов-купе MADE IN SPAIN
Для устранения деформации высоких Устанавливается Регулировка производится винтом,
дверей под собственным весом на тыльной стороне двери установленным в нижнем креплении корректора
Максимальный эффект выравнивания: Для ДСП 16 мм и более Возможно изготовление
2 корректора на каждую дверь шкафа по размерам заказчика
АЛЮМИНИЕВЫЕ И ПЛАСТИКОВЫЕ СИСТЕМЫ
Готовая комплектация (1 артикул для заказа):
Стальной стержень x1 Крепления x2 Декоративная x1
с резьбой крышка
12
7
Артикул L, мм L1, мм L2, мм А, мм
44 24
ø35 754519102 1920 1968 1860 30 50
max min L – расстояние между центрами посадочных отверстий под крепления;
L1 – минимальная длина фрезеруемого паза;
L2 – длина декоративной крышки;
11
А – расстояние от торца до центра первого крепежного отверстия декоративной крышки.
L
ø35 11
12 7
Для установки корректора на обратной стороне двери фрезеруется
прямоугольный паз сечением 11 х 7 мм и длиной L min, углубления для
специальных креплений фрезеруются стандартной фрезой диаметром 35 мм.
388 ametist-store.ru
