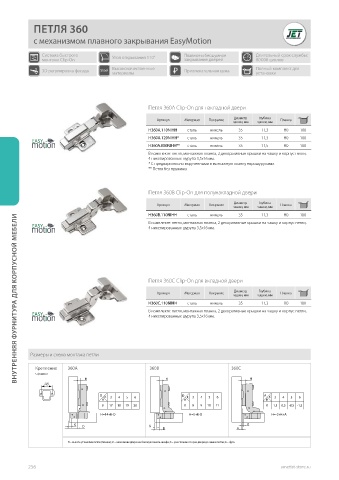

Page 257 - Каталог Материалы для мебели 2025

ПЕТЛЯ 360

с механизмом плавного закрывания EasyMotion

Система быстрого Угол открывания 110° Плавное и бесшумное Длительный срок службы:
монтажа Clip-On закрывание дверей 80 000 циклов
3D регулировка фасада Высококачественные Привлекательная цена Полный комплект для
материалы
установки

Петля 360A Clip-On для накладной двери

Артикул Материал Покрытие Диаметр Глубина Планка
чашки, мм чашки, мм
H360A.110NIHH сталь никель 35 11,3 H0 100
H360A.120NIHH* сталь никель 35 11,3 H0 100
H360A.000NIHH** сталь никель 35 11,5 H0 100
В комплекте: петля, монтажная планка, 2 декоративные крышки на чашку и корпус петли,
4 никелированных шурупа 3,5х16 мм.
* С предварительно вкрученными в монтажную планку еврошурупами.
** Петля без пружины

Петля 360B Clip-On для полунакладной двери

Артикул Материал Покрытие Диаметр Глубина Планка
чашки, мм чашки, мм
H360B.110NIHH сталь никель 35 11,3 H0 100
ВНУТРЕННЯЯ ФУРНИТУРА ДЛЯ КОРПУСНОЙ МЕБЕЛИ
В комплекте: петля, монтажная планка, 2 декоративные крышки на чашку и корпус петли,
4 никелированных шурупа 3,5х16 мм.

Петля 360C Clip-On для вкладной двери
Диаметр Глубина
Артикул Материал Покрытие чашки, мм чашки, мм Планка
H360C.110NIHH сталь никель 35 11,3 H0 100
В комплекте: петля, монтажная планка, 2 декоративные крышки на чашку и корпус петли,
4 никелированных шурупа 3,5х16 мм.

Размеры и схема монтажа петли

Крепление 360A 360B 360C
чашки

48
D K 3 4 5 6 D K 3 4 5 6 K 3 4 5 6
H D K 3 4 5 6 H H
0 17 H 18 19 20 0 8 9 10 11 0 1,5 0,5 -0,5 -1,5
0 17 18 19 20 D K 3 4 5 6 K 3 4 5 6
H
H
H=14+K-D H=5+K-D H=-2+K+A
0 8 9 10 11 0 1,5 0,5 -0,5 -1,5

H – высота установки петли (планка); D – наложение двери на боковую панель шкафа; К – расстояние от края двери до чашки петли; А – фуга.

256 ametist-store.ru
