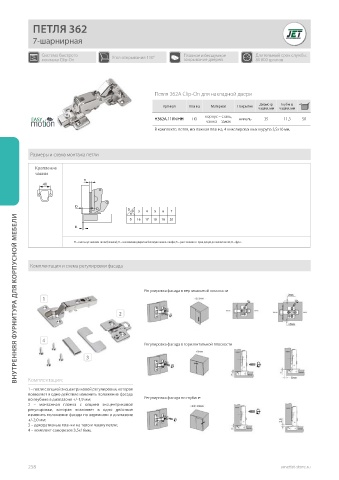

Page 259 - Каталог Материалы для мебели 2025

ПЕТЛЯ 362

7-шарнирная

Система быстрого Угол открывания 110° Плавное и бесшумное Длительный срок службы:
монтажа Clip-On закрывание дверей 80 000 циклов

Петля 362A Clip-On для накладной двери

Артикул Планка Материал Покрытие Диаметр Глубина
чашки, мм чашки, мм
корпус – сталь,
H362А.110NIHH H0 никель 35 11,3 50
чашка – замак
В комплекте: петля, монтажная планка, 4 никелированных шурупа 3,5х16 мм.

Размеры и схема монтажа петли

Крепление
чашки

48

D K 3 4 5 6 7
H
ВНУТРЕННЯЯ ФУРНИТУРА ДЛЯ КОРПУСНОЙ МЕБЕЛИ
0 16 17 18 19 20

H – высота установки петли (планка); D – наложение двери на боковую панель шкафа; К – расстояние от края двери до чашки петли; А – фуга.

Комплектация и схема регулировки фасада

Регулировка фасада в вертикальной плоскости
1

2

4
Регулировка фасада в горизонтальной плоскости

3

Комплектация:

1 – петля с опцией эксцентриковой регулировки, которая
позволяет в одно действие изменить положение фасада
по глубине в диапазоне +/-1,9 мм; Регулировка фасада по глубине
2 – монтажная планка с опцией эксцентриковой
регулировки, которая позволяет в одно действие
изменить положение фасада по вертикали в диапазоне
+/-2,0 мм;
3 – декоративные планки на тело и чашку петли;
4 – комплект саморезов 3,5х16мм.
