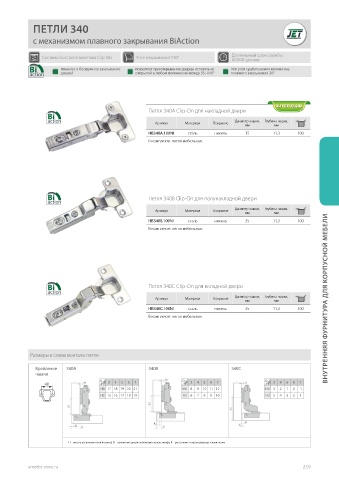

ПЕТЛИ 340

с механизмом плавного закрывания BiAction

Длительный срок службы:
Система быстрого монтажа Clip-On Угол открывания 110°
80 000 циклов
плавное и бесшумное закрывание позволяет при открывании дверцы оставить ее min угол срабатывания механизма
дверей открытой в любом положении между 55–110° плавного закрывания 20°

!
!
Петля 340A Clip-On для накладной двери
Диаметр чашки, Глубина чашки,
Артикул Материал Покрытие мм мм
HB340A.100NI сталь никель 35 11,3 100
В комплекте: петля мебельная.

Петля 340B Clip-On для полунакладной двери

Артикул Материал Покрытие Диаметр чашки, Глубина чашки,
мм
мм
HB340B.100NI сталь никель 35 11,3 100
В комплекте: петля мебельная.

Петля 340C Clip-On для вкладной двери

Артикул Материал Покрытие Диаметр чашки, Глубина чашки, ВНУТРЕННЯЯ ФУРНИТУРА ДЛЯ КОРПУСНОЙ МЕБЕЛИ
мм мм
HB340C.100NI сталь никель 35 11,3 100
В комплекте: петля мебельная.

Размеры и схема монтажа петли

Крепление 340A 340B 340C
чашки
D K 3 4 5 6 7 D K 3 4 5 6 7 D K 3 4 5 6 7
48 H H H
H0 17 18 19 20 21 H0 8 9 10 11 12 H0 3 2 1 0 -1
H2 15 16 17 18 19 H2 6 7 8 9 10 H2 5 4 3 2 1

H – высота установки петли (планка); D – наложение двери на боковую панель шкафа; K – расстояние от края двери до чашки петли.
