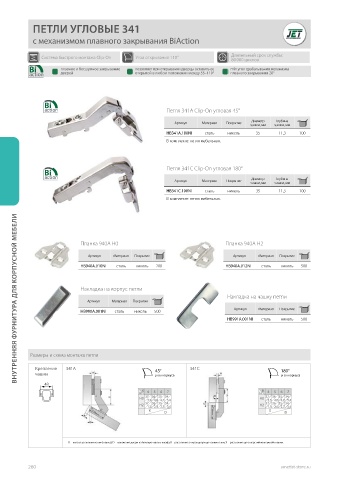

Page 261 - Каталог Материалы для мебели 2025

ПЕТЛИ УГЛОВЫЕ 341

с механизмом плавного закрывания BiAction

Длительный срок службы:
Система быстрого монтажа Clip-On Угол открывания 110°
80 000 циклов
плавное и бесшумное закрывание позволяет при открывании дверцы оставить ее min угол срабатывания механизма
дверей открытой в любом положении между 55–110° плавного закрывания 20°

Петля 341A Clip-On угловая 45°
Диаметр Глубина
Артикул Материал Покрытие чашки, мм чашки, мм
HB341A.100NI сталь никель 35 11,3 100
В комплекте: петля мебельная.

Петля 341C Clip-On угловая 180°

Диаметр Глубина
Артикул Материал Покрытие
чашки, мм чашки, мм
HB341C.100NI сталь никель 35 11,3 100
В комплекте: петля мебельная.

ВНУТРЕННЯЯ ФУРНИТУРА ДЛЯ КОРПУСНОЙ МЕБЕЛИ

Планка 940A H0 Планка 940A H2

Артикул Материал Покрытие Артикул Материал Покрытие
HB940A.010NI сталь никель 200 HB940A.012NI сталь никель 500

Накладка на корпус петли
Накладка на чашку петли
Артикул Материал Покрытие
HB990A.001NI сталь никель 500 Артикул Материал Покрытие
HB991A.001NI сталь никель 500

Размеры и схема монтажа петли

Крепление 341A 45° 341C 180°
чашки угол корпуса угол корпуса

48
K K
H 4 5 6 7 H 4 5 6 7
H0 37 36 35 34 H0 37 36 35 34
3,3 4,0 4,7 5,4
3,3 4,0 4,7 5,4
H2 37 36 35 34 H2 37 36 35 34
1,3 2,0 2,7 3,4
1,3 2,0 2,7 3,4
X D X D

H – высота установки петли (планка); D – наложение двери на боковую панель шкафа; К – расстояние от края двери до чашки петли; X – расстояние до отверстий монтажной планки.
